此阀是一款先导控制，常关，电比例节流阀，带反向单向阀。电磁铁得电可以在先导级产生作用力，从而比例地打开主级的阀芯。液流方向为1口流向2口，2口到1口直接流通。
- 运行压力最高可达5000psi。
- 线圈可与SUN其他电磁流量阀互换，同时它可以以任意方向安装。
- 这种阀具有集中人工紧急操作选择，也可无人工紧急操作。请查看一下选项选择。
- 未获得最好性能，需要使用带有颤振信号的电流式放大器。颤振信号调节范围为100-250Hz。
- 瞬时/旋转重载选项“E”允许操作者顺时针旋转手动重载装置90度以切换阀。
- 配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。

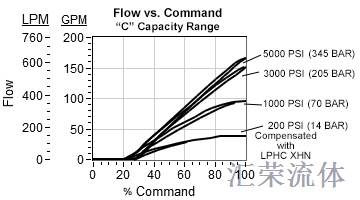

- 通流能力在200 psi (14 bar)压差以及最大线圈电流下测得。
- 最大死区 (信号的百分比)：A流量等级 = 39% C流量等级 = 30% E流量等级 = 46%
- 200psi (14bar)下最大滞环：A流量等级 = 5 gpm (20 L/min) C流量等级 = 6 gpm (23 L/min) E流量等级 = 13 gpm (49 L/min)
- 1000psi (70bar)下最小通流能力：A流量等级 = 35 gpm (140 L/min) C流量等级 = 80 gpm (320 L/min) E流量等级 = 110 gpm (416 L/min)
- 根据系统需求，在使用FPHK和外部补偿器时，可能需要用到反向单向阀来旁路补偿器。
- Sun浮动式的结构可以最大限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象
____________________________________________________________
注意：技术参数可能因产品配置而不同。请查看产品配置部分。
| 插孔 |
T-16A |
| 系列 |
3 |
| 通流能力 |
60 gpm240 L/min. |
| 推荐颤振频率 |
100 Hz100 Hz |
| 110 SUS (24 cSt)下的最大泄漏 |
20 drops/min.@5000 psi20 drops/min.@5000 psi |
| 手动紧急操作需要的力 |
5 lbs/1000 psi @ Port 133 N/100 bar @ Port 1 |
| 名义死区（一定的输出） |
25%25% |
| 手动紧急操作动作行程 |
.06 in.1,50 mm |
| 衔铁直径 |
.75 in.19 mm |
| 阀头部安装六角尺寸 |
1 1/4 in.31,8 mm |
| 阀安装扭矩 |
150 - 160 lbf ft203 - 217 Nm |
| 型号重量 |
1.50 lb0,70 kg |
| 型号重量（带线圈） |
2.00 lb2.00 lb |
| Seal and nut kit - Coil |
Viton: 990770006 |
| Seal kit - Cartridge |
Buna: 990016007 |
| Seal kit - Cartridge |
EPDM: 990016014 |
| Seal kit - Cartridge |
Polyurethane: 990016002 |
| Seal kit - Cartridge |
Viton: 990016006 |
