此阀是2位2通比例节流阀.口2、3和口4、5常闭。口1先导压力抵抗弹簧力会在口2、3到口4、5方向上形成一个与口1压力大小成比例的可变节流口。节流口有一定程度的自补偿效果。此阀使用双通道设计。口2、3、4、5结合而形成口2、3和口4、5。一双口可看成单独区域来对待。此阀利用切换活塞来保证阀可靠关闭。
- 这款阀是工厂定值设定的，并不可以现场设定。任何的篡改都将影响产品保修。
- 位置的开关都是CE认证的。
- 当安装该插装阀时，可使用套筒扳手或者类似的装置安装，当遇到位置开关形式的时候，可考虑选用深套筒扳手。
- 这些阀或许需要通过外部调节逻辑阀提供压力补偿。对并联回路采用LR*C-XHN，或者对于节流回路采用LP*C-XHN。

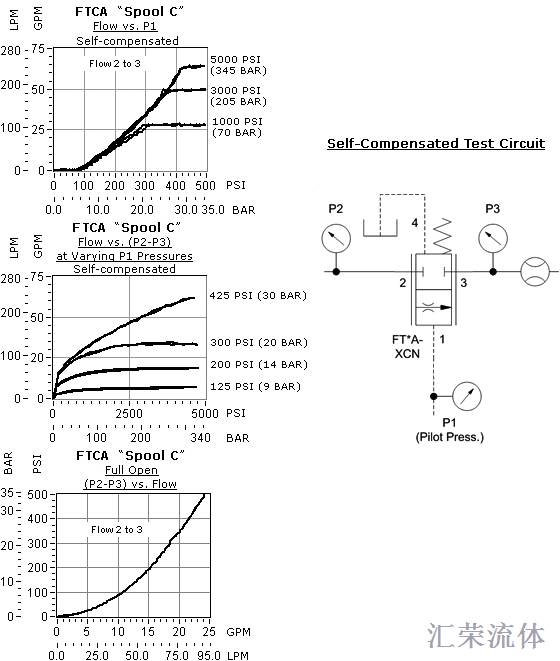

- 这款阀提供一定程度的自我补偿，可以用于流量控制。为提高流量控制的精准度，外部的逻辑调节阀可以用来保证大范围流量和压力情况下稳定的流量。可参考附加信息中的曲线。
- 精确的压力补偿控制要求通过阀的压降保持在一个恒定值。
- 调节方式可选的保护套，需要单独订货。清查号码：991-043
- 1口和4口都应限制在500psi（35bar）以内。
- 口4的作用力相互直接作用于口1。
- Sun浮动式的结构可以最大限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象
____________________________________________________________
注意：技术参数可能因产品配置而不同。请查看产品配置部分。
| 供应电压 |
20-30 VDC20-30 VDC |
| 运行温度范围 |
-25 to 80 °C-25 to 80 °C |
| Vibration |
≥ 50g, 0-500 impulses/sec≥ 50g, 0-500 impulses/sec |
| 冲击 |
>50 g, 1ms>50 g, 1ms |
| Reverse Polarity Protection |
是是 |
| 最大输出负载 |
≤ 400 mA, Duty Ratio 100%≤ 400 mA, Duty Ratio 100% |
| 短路保护 |
Yes, Load Short UnlimitedYes, Load Short Unlimited |
| 及时旋转 |
≤ 25 ms≤ 25 ms |
| 滞环 |
35 %35 % |
| 热量变化 - 0~80 °C ≤ ± |
.004 in.0,1 mm |
| EMC |
DIN EN 61000-6-1/2/3/4DIN EN 61000-6-1/2/3/4 |
| 接头 |
M12 X 1 (4) PinM12 X 1 (4) Pin |
| 接头防护等级 |
IP65IP65 |
____________________________________________________________
注意：技术参数可能因产品配置而不同。请查看产品配置部分。
| 插孔 |
T-52AD |
| 系列 |
2 |
| 通流能力 |
15 gpm60 L/min. |
| Pilot Pressure Required to Shift Valve |
60 - 130 psi4 - 9 bar |
| 完全打开所需要的先导压力 |
290 - 340 psi20 - 23 bar |
| 最大操作压力 |
5000 psi350 bar |
| 110 SUS (24 cSt)下的最大泄漏 |
5 in³/min.@1000 psi80 cc/min.@70 bar |
| Pilot Volume Displacement |
.05 in³0,82 cc |
| 阀头部安装六角尺寸 |
1 1/8 in.28,6 mm |
| 阀安装扭矩 |
45 - 50 lbf ft61 - 68 Nm |
| 型号重量 |
1.90 lb0,85 kg |
| Seal kit - Cartridge |
Buna: 990152007 |
| Seal kit - Cartridge |
Viton: 990152006 |
