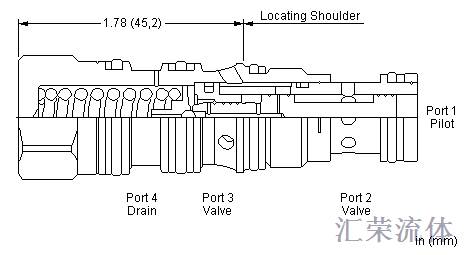

此阀是2位2通比例节流阀.口2和口3常闭。口1先导压力抵抗弹簧力会在口2到口3方向上形成一个与口1压力大小成比例的可变节流口。液动力，弹簧力和先导压力平衡下会使此阀随负载压力变化而产生一定程度的自补偿效果。在弹簧偏置位，口3接通口4泄油。当此阀用在进口流量控制的油路中且流经口3后接平衡阀，泄油特性在此是有益的。当增加口1先导压力，泄油通道将关闭。口1和口4的压力直接相互抵抗。
- 可选的调节方式（L控制）是通过先导压力的调节从而控制流量。调节控制是在给定的先导压力情况下，人工地提高或者减少流量。调节范围是50-450psi（3.5-30bar），标准设定为100psi（7bar）。
- 这些阀或许需要通过外部调节逻辑阀提供压力补偿。对并联回路采用LR*C-XHN，或者对于节流回路采用LP*C-XHN。
- 这款阀提供一定程度的自我补偿，可以用于流量控制。为提高流量控制的精准度，外部的逻辑调节阀可以用来保证大范围流量和压力情况下稳定的流量。可参考附加信息中的曲线。
- 1口和4口都应限制在500psi（35bar）以内。
- 口4的作用力相互直接作用于口1。
- 精确的压力补偿控制要求通过阀的压降保持在一个恒定值。
- Sun浮动式的结构可以最大限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象
____________________________________________________________
注意：技术参数可能因产品配置而不同。请查看产品配置部分。
| 插孔 |
T-21A |
| 系列 |
1 |
| 通流能力 |
5 gpm20 L/min. |
| 最大操作压力 |
5000 psi350 bar |
| 110 SUS (24 cSt)下的最大泄漏 |
2 in³/min.@1000 psi30 cc/min.@70 bar |
| Pilot Volume Displacement |
.02 in³0,33 cc |
| 操作所需最小先导压力 |
100 psi7 bar |
| 旁路阻尼孔 |
.03 in.0,8 mm |
| 滞环 |
± 2 %± 2 % |
| Adjustment - No. of CW Turns from Min. to Max. setting |
55 |
| 阀头部安装六角尺寸 |
7/8 in.22,2 mm |
| 阀安装扭矩 |
30 - 35 lbf ft41 - 47 Nm |
| 调节螺栓的内六角尺寸 |
5/32 in.4 mm |
| Locknut Hex Size |
9/16 in.15 mm |
| Locknut Torque |
80 - 90 lbf in.9 - 10 Nm |
| 型号重量 |
.30 lb0,15 kg |
| Seal kit - Cartridge |
Buna: 990021007 |
| Seal kit - Cartridge |
Polyurethane: 990021002 |
| Seal kit - Cartridge |
Viton: 990021006 |
