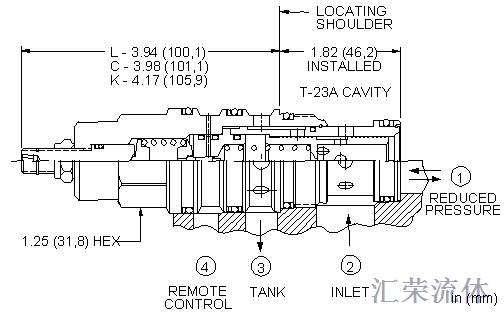

外接口控制，先导控制式溢流型减压阀将进口高压主油路压力调节减至口1所需的减压压力，同时具备从口1到油箱（口3）的全流量溢流功能。外接口（口4）可以接入其它先导级控制阀或2通阀实现远程控制。
- 此类阀主级阻尼孔是直接钻在活塞上而不是嵌入进去。这使阀能够工作在高强度需求的应用中。
- 口3处的压力直接以1:1的比例增加到阀的设定值上，且压力不能超出3000 psi（210 bar）。
- 从减压压力口（口1）到进口（口2）的反向液流可能导致主阀芯关闭。如果油路中需要反向自由流，可以考虑在油路中加入单向阀。
- 先导式操作阀在减压与溢流模式间过渡时具有极低的死区。
- 推荐的最大进口压力由调节范围决定。范围D, E, N和Q 是由进口和减压口间最大压力降2000 psi (140 bar)来测试。范围A, B和H是由进口和减压口间最大压力降3000 psi (210 bar)来测试。范围C和W是由进口最大压力5000 psi (350 bar)来测试。
- 先导式操作阀具有非常平坦的压力/流量特性，良好的稳定性和极低的滞回。
- 通过控制外控口（口4）的压力，阀的有效设定值可以低于公称设定值。
- 利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。
____________________________________________________________
注意：技术参数可能因产品配置而不同。请查看产品配置部分。
| 插孔 |
T-23A |
| 系列 |
3 |
| 通流能力 |
40 gpm160 L/min. |
| 工厂默认的设定值 |
blocked control port (dead headed)blocked control port (dead headed) |
| 最大操作压力 |
5000 psi350 bar |
| 控制先导流量 |
15 - 20 in³/min.0,25 - 0,33 L/min. |
| Adjustment - No. of CW Turns from Min. to Max. setting |
55 |
| 阀头部安装六角尺寸 |
1 1/4 in.31,8 mm |
| 阀安装扭矩 |
150 - 160 lbf ft203 - 217 Nm |
| 调节螺栓的内六角尺寸 |
5/32 in.4 mm |
| Locknut Hex Size |
9/16 in.15 mm |
| Locknut Torque |
80 - 90 lbf in.9 - 10 Nm |
| 型号重量 |
1.30 lb0,60 kg |
| Seal kit - Cartridge |
Buna: 990023007 |
| Seal kit - Cartridge |
Polyurethane: 990023002 |
| Seal kit - Cartridge |
Viton: 990023006 |
